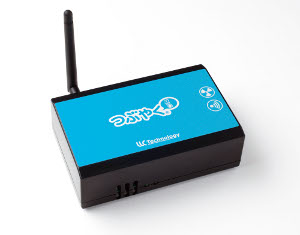

センサー接続ユニット [TS-R-001]
つぶやくセンサーセンサー接続ユニット(放射線量計用)は、 放射線量を定期的にツイッターでチェックするための装置です。 市販の放射線量計(ガイガーカウンター)から出力される信号を数えて、 無線で「つぶやくセンサー」基本ユニットに伝送し、 基本ユニットがツイッターに放射線量を定期的に投稿(ツイート)します。
放射線量計(ガイガーカウンター)
接続する放射線量計は、米国International Medcom社Inspector ALERTです。 (センサー接続ユニットには放射線量計は含まれていません。別途購入ください。) この放射線量計は、大型のガイガーミュラー管を搭載し、放射線を高感度に測定することができます。
測定範囲
センサー接続ユニットは、1分間の放射線感知数を数え、基本ユニットに無線で伝送します。 ツイート可能な測定範囲は、1.45μSv/h以下です。 これは年間12.7mSvに相当します。
無線通信距離
センサー接続ユニットと基本ユニットは見通し最大60mまで通信できます。 間に中継器を入れるとさらに通信距離を見通し最大60m伸ばすことができます。
電源について
センサー接続ユニットは、付属のACアダプタで100Vコンセントに挿して動作しますが、 市販のUSB電源出力付き充電器(バッテリ内蔵型)など直流5Vを供給できる電源を用意して、バッテリで動作させることもできます。 なお、接続する放射線量計 Inspector ALERT のバッテリ寿命は約3か月です。
屋外で使う場合
センサー接続ユニットや放射線量計は、防水ではありませんので、屋外で測定する場合は、雨の侵入を防ぐ樹脂製のボックスなどに収納してください。 基本ユニットと電波で通信しますので、電波を遮断する金属製のボックスは使用できません。
ご使用上の注意
つぶやくセンサーは、一般電子機器として使用される目的で製造された標準的用途向けの製品です。 航空宇宙機器、幹線通信機器、原子力制御機器、 生命維持にかかわる医療機器などの極めて高い信頼性および安全性が必要とされる用途への使用は意図していません。 また、本製品は精度や信頼性を要求する工業計測用としては作られていません。 本製品の使用によって直接的、間接的な損失が生じた場合でも当社は免責されるものといたします。
また、次のような場所での使用や保管はしないでください。
- 直射日光の当たる場所
- 急激な温度変化のある場所（結露するような場所）
- 湿気の多い場所や、水などの液体がかかる場所
- 振動の激しい場所
- ほこりの多い場所や、絨毯を敷いた場所（静電気障害の原因にもなります）
- 腐食性ガスの発生する場所
- 導電性の物の上に直接製品を置かないでください（故障の原因になります）
仕様
接続可能放射線量計
| 米国International Medcom社製Inspector ALERT ガンマ線感度 3500CPM/mR/h (350CPM/μSv/h) セシウム137 |
接続インタフェース
| CMOSレベルパルス(Inspector ALERTの放射線検知パルス) |
測定範囲
| 1.45μSv/h(12.7mSv/年)以下 |
測定方式
| Inspector ALERTの放射線検知パルス数を1分間毎に積算し、 基本ユニットに送信します。 基本ユニットは、 設定されたツイート間隔(初期値は5分)の間受信したパルス数積算値の平均値を指定された単位に変換してツイートします。 |
無線通信機能
| 周波数帯 | 2.4GHz帯 |
|---|---|
| プロトコル | IEEE802.15.4 |
| 送信出力 | 10mW |
| 受信感度 | -102dBm |
外形寸法
| 140×90×45mm(突起物を除く) |
